UHZ系列磁翻板液位計
一、結構原理
UHZ系列磁翻轉液位計，根據浮力原理制造，磁浮子在主體內（與容器相通），隨被測介質液位的升降而上下浮動，利用磁浮子內的磁性組件吸引指示器內的翻柱指示器來直接醒目地指示出被測容器的液位變化。翻柱指示器內的翻柱隨磁浮子運動方向翻轉，翻柱一面紅色，一面白色，紅色表示液相部分，白色表示氣相部分，紅白界限為被測介質液位高度。
UHZ系列遠傳型磁翻轉液位計是在磁翻轉液位計的主體外側加裝傳感器和變送器組成，主體內磁浮子被測介質液位的升降而吸合傳感器內相應位置的干簧管，使傳感器的總電阻（或電壓）發生相應變化，由變送器將電阻（或電壓）信號的變化轉換成4~20mA.DC的標準電流信號輸出，可構成位式液位控制，斷續的或連續的PID液位調節系統。
UHZ系列保溫型磁翻轉液位計是在磁翻轉液位計的主體外側加裝一保溫夾套，通入蒸汽、冷水等冷熱媒劑，用以保持主體內液體的正常流動，適用于易凝固、高溫液體的液位測量和控制；或者在保溫夾套內用抽真空的辦法，抽成真空狀態，達到有效的隔離冷熱傳導，確保液位計主體不會結冰、結霜，保障了液位計的正常使用。

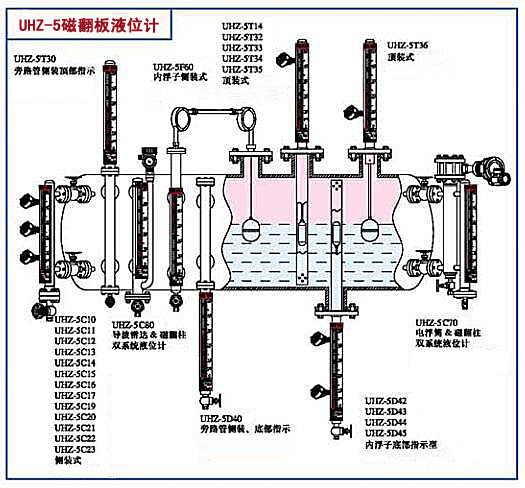

UHZ系列頂裝式磁翻柱液位計是一個立管通過過程連接安裝在罐的頂部，與浮子及其連桿相連，磁子系統中的永磁體的磁場將下面罐體的液位變換到罐體之上。磁耦合傳遞到頂上主管外的磁性翻柱指示器單元、遠傳變送器和開關等。
二、選配項
配套液位遠傳變送器
UHZ系列遠傳型磁翻板液位計是在磁翻板液位計的主體外側加裝傳感器和變送器組成，主體內磁浮子被測介質液位的升降而吸合傳感器內相應位置的干簧管，使傳感器的總電阻（或電壓）發生相應變化，由變送器將電阻（或電壓）信號的變化轉換成4～20mA.DC的標準電流信號輸出，可構成位式液位控制，斷續的或連續的PID液位調節系統。
配套驅動型液位開關
驅動型液位開關應用在磁翻柱液位計上最可靠的實用型液位開關，該液位開關具有雙穩態記憶功能。開關安裝在磁翻柱面板上。處于在液位計同一磁耦系統中，與工藝介質不接觸，具有耐高溫、防爆和防震保護功能。由于采用三級磁耦合觸發開關，當磁性翻柱液位計主導管內的磁性浮球（第一級磁鋼）經過開關時，第二級磁性元件產生翻轉。開關內的第三極磁鋼隨之向相反方向翻轉，經推動桿帶動開關動作。驅動液位開關還可適用在高溫場合，因接線盒要遠離熱源，增加一級高溫隔離磁耦合器，工作溫度可提高到450℃。
三、型號及規格
|
型號
|
結構
|
溫度℃
|
標稱壓力
|
接液材質
|
安裝形式
|
防爆等級
|
|
UHZ-5C10
|
基本型
|
≤200
|
2.5MPa 150LB
4.0MPa 300LB
6.4MPa 400LB
10.0MPa 600LB
16.0MPa 900LB
25.0MPa 1500LB
|
CS
321
304
1Cr18Ni9Ti
316Ti
316
316L
PTFE
UPVC
PPR
|
側裝
頂裝
|
ExdIICT6
|
|
UHZ-5C11
|
高溫低壓型
|
≤420
|
|
UHZ-5C12A
|
高溫中壓型
|
≤450
|
|
UHZ-5C12B
|
高溫高壓型
|
≤450
|
|
UHZ-5C12C
|
高溫高壓型
|
≤450
|
|
UHZ-5C12D
|
高溫高壓型
|
≤520
|
|
UHZ-5C12E
|
高溫高壓型
|
≤520
|
|
UHZ-5C13
|
低溫防霜型
|
-40～100
|
|
UHZ-5C13A
|
低溫防霜型
|
-196～100
|
|
UHZ-5C14
|
液態氣體專用型
|
-20～100
|
|
UHZ-5C15A
|
襯PTFE耐腐性 （無盲區）
|
-30～200
|
|
UHZ-5C15B
|
襯PTFE耐腐性 （有盲區）
|
-30～200
|
|
UHZ-5C15C
|
PTFE涂層燒結耐腐性（無盲區）
|
-30～200
|
|
UHZ-5C16
|
常壓UPVC透明管 液位計
|
-20～50
|
|
UHZ-5C17
|
UPVC管件組合的耐腐性
|
-20～60
|
|
UHZ-5C19
|
不銹鋼內襯PP 耐腐性
|
-20～80
|
|
UHZ-5C20
|
S2液態硫磺專用型
|
≤250
|
|
UHZ-5C21
|
適用極小密度的液態氣體介質
|
-20～100
|
|
UHZ-5C22
|
低壓細管型 （1″主導管）
|
-20～200
|
|
UHZ-5C23
|
3A FDA GMP 醫藥 食品衛生型
|
-20～150
|
|
UHZ-5F60
|
大中型貯罐 高粘度 內浮球型
|
≤150
|
|
UHZ-5T14
|
適合石油液態氣體 埋地貯罐
|
-40～100
|
|
UHZ-5T30
|
側-側安裝頂部 指示型
|
20～200
|
|
UHZ-5T32
|
內護管型頂裝式DN80
|
-40～200
|
|
UHZ-5T33
|
UPVC管件組合無護管防腐型
|
-20～80
|
|
UHZ-5T34
|
不銹鋼內襯PP 有護管耐腐型
|
-20～80
|
|
UHZ-5T34A
|
不銹鋼內襯PP 無護管耐腐型
|
-20～80
|
|
UHZ-5T35
|
不銹鋼內襯PTFE 無護管耐腐型
|
-30～200
|
|
UHZ-5T35A
|
內襯PTFE有導管 耐腐型
|
-30～200
|
|
UHZ-5T36
|
高粘度介質大浮子無護管型
|
-30～200
|
|
UHZ-5T37
|
大浮子高粘度有導管頂裝式
|
-40～200
|
|
UHZ-5T38
|
用于極小密度介質或小安裝孔
|
-40～200
|
|
UHZ-5C70
|
電浮筒&磁翻柱雙系統液位計
|
-196～520
|
|
UHZ-5C80
|
導波雷達&磁翻柱雙系統液位計
|
-40～200
|
注：可根據用戶要求另行設計生產。
四、選型表
|
UHZ-5□□□
|
|
盲板法蘭，不配排污閥
|
|
|
L
|
液位計底部配排污閥
|
|
|
|
S
|
HSBK-1/Ex三磁驅動液位開關
|
|
|
|
G
|
HSBK-1H/Ex高溫型四磁液位開關
|
|
|
|
|
□
|
控制點數（液位開關數量）
|
|
|
|
|
|
R
|
遠傳液位變送器，輸出信號4～20mA兩線制
|
|
|
|
|
|
R1
|
遠傳液位變送器，HART通訊，輸出信號4～20mA兩線制
|
|
|
|
|
|
R2
|
磁致伸縮液位變送器，輸出兩線制4～20mA
|
|
|
|
|
|
R3
|
磁致伸縮液位變送器，輸出三線制4～20mA
|
|
|
|
|
|
R4
|
高溫型磁致伸縮液位變送器，兩線4～20mA
|
|
|
|
|
|
R5
|
高溫型磁致伸縮液位變送器，輸出三線制4～20mA
|
|
|
|
|
|
|
D
|
隔爆型ExdⅡCT6
|
|
|
|
|
|
|
A
|
本安型ExiaⅡCT6
|
|
|
|
|
|
|
AF
|
本安型帶安全隔離柵
|
W
|
加寬型磁翻柱面板
|
|
|
|
|
|
|
|
J1
|
活動式加熱夾套
|
J2
|
套管型加熱夾套
|
|
|
|
|
|
|
|
J3
|
盤管型伴熱裝置
|
J4
|
深度真空絕熱保溫夾套
|
|
|
|
|
|
|
|
J5
|
深度真空絕熱保溫夾套&復合式加熱夾套
|
|
|
|
|
|
|
|
J6
|
自限溫電熱帶伴熱裝置
|
|
|
|
|
|
|
|
|
-□□□□
|
安裝高度mm（側-側安裝無此項）
|
|
|
|
|
|
|
|
|
-□□□□
|
測量范圍（mm）
|
|
|
|
|
|
|
|
|
|
|
-□□□□
|
介質密度kg/m3
|
|
|
|
|
|
|
|
|
|
|
|
-□□□
|
標稱壓MPa/LB
|
選型舉例
1、UHZ-5C10LS2RD-2000-1840-2.5
UHZ-5C10型磁翻板液位計，側-側安裝、底部配排污閥、配兩只HSBK-1/Ex三磁驅動開關、配隔爆型HSLB變送器、測量范圍2000mm、測量介質98%濃硫酸、介質密度1840kg/m3、工作壓力1.2MPa、最高工作溫度120℃、標稱壓力2.5MPa。
2、UHZ-5C12DL-800-780-16
UHZ-5C12DL高溫高壓型磁翻板液位計，側-側安裝、底部配排污閥、測量范圍(法蘭中心距）800mm、測量介質水蒸氣、介質密度780kg/m3、工作壓力12MPa、工作溫度420℃、標稱壓力16MPa。
3、UHZ-5T32-3500-3200-810-150LB
UHZ-5T32內護管型頂裝式磁翻板液位計，過程連接法蘭DN80 PN1.0，安裝法蘭面至容器底部高度為3500mm、測量范圍3200mm、測量介質柴油、介質密度810kg/m3、工作壓力為常壓、工作溫度40℃、標稱壓力150LB。
|
