一、概述

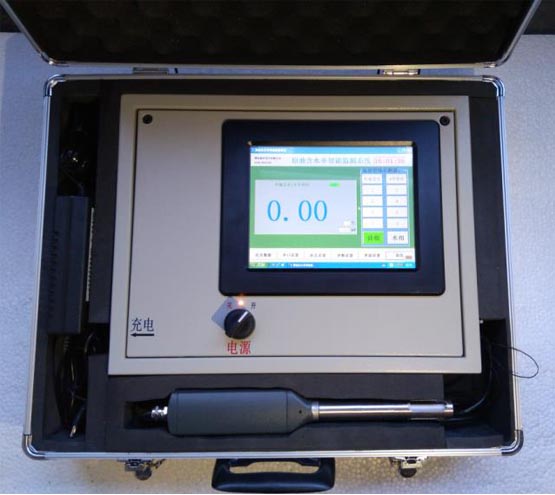

SBPS-2D便携式原油含水测定仪是测量原油含水率的精密仪器，主要用于石化行业原油含水率测量。该系统采用上位机调试、显示；测量范围宽、精度高，可适合不同的现场状况；环具有保、节能、安全，性能稳定，跟踪良好等优点。
二、技术特点
1、环保无辐射
2、结构简单：传感器与测量系统一体化，既可就地显示，又可实现数据远传。远传方式：RS485;
3、操作方便：系统的调校和定期调校采用桌面显示软件中的“参数设置”功能实现。
4、耐温能力强：所有元器件、集成电路及功能模块均采用宽温或超宽温等级，极大地提高了环境温度的适应能力。
5、油水混合状态转换：桌面显示软件分为“油相”和“水相”两种测量方式，不同的状态分别通过状态转换计量。
6、温漂自动修正：本系统采用测温方式，将温漂曲线予置其中，实现了温漂自动修正。
7、防腐性好，性能稳定可靠：设备内部使用的材料为耐腐蚀性能好的不锈钢、聚四氟乙烯；采用性能优质的元器件；传感器所有器件均胶封固化；长时间的温度循环试验，保证了仪器可以长期稳定的工作。
8、跟踪良好：采样速度快，能真实正确反映被测介质含水率变化情况。
9、外型美观：传感部分与整机紧密结合，使得整机结构浑然一体。
三、主要功能
打开系统电源开关，工控机自动进入含水率显示状态。所有参数的输入及调试可通过显示软件“参数设置”功能操作实现。
1、实时显示含水值、电压值、温度值，同时具有温度自动补偿功能。
2、油相/水相两种状态转换。
3、含水值转换为RS485信号输出。
4、油相/水相曲线分别装定（12个点）。
5、能对不同油质的管线选择计量。
6、具有历史数据存储、打印功能。
7、系统正常工作后，循环体自动进入加热恒温状态。
8、倒入的油样在循环体内自动搅拌均匀。
四、技术指标
|
量 程 |
0～5% |
0～10% |
0～60%
（油相） |
60～100%
（水相） |
|
精 度 |
±0.1% |
±0.1% |
±1% |
±2% |
|
分 辨 率 |
0.01% |
0.01% |
0.01% |
0.01% |
|
输出信号 |
RS485 |
|
防护等级 |
IP65 |
|
功 率 |
≤1W |
|
环境温度 |
-30～85℃ |
|
环境湿度 |
≤85% |
|
供 电 |
24VDC |
五、基本原理
本系统利用高频信号的谐振状态来测量原油的水分。
晶振电路产生一频率不变的高频信号并进入谐振回路中，当天线置于纯水中时，谐振电路处于谐振状态，检波后的电压值较高；当天线置于无水油中时，回路失谐，检波后的电压值较低；当天线置于含有一定水分的油中时，回路处于既不完全谐振又不完全失谐的中间状态，检波后的电压值也处于上述二者之间。因此，测量检波后的电压值即可确定天线处的含水率。 |
